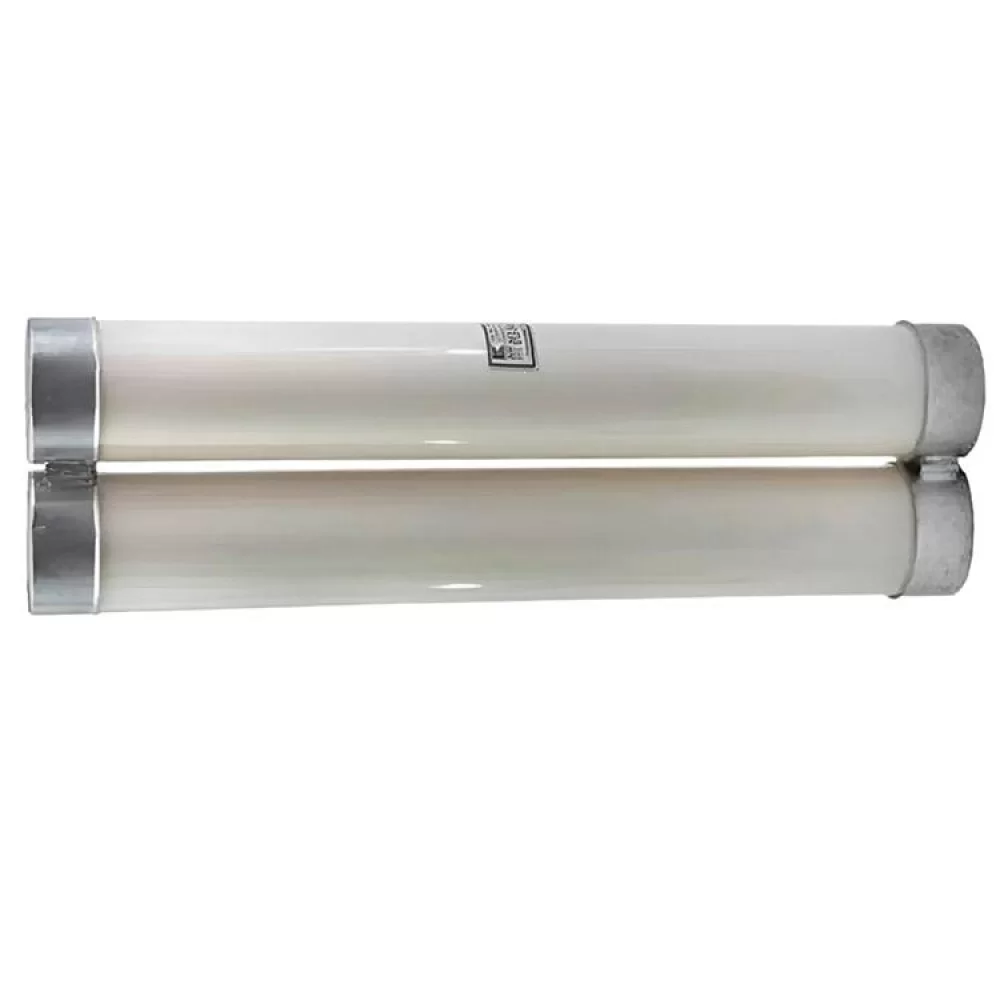

Запобіжник ПТ-013-10-80-31,5 У3 80А (2х72х468) Кварц

Запобіжники призначені для установки в мережі з 3 фазами і струмом змінного значення частотою рівною 50 Гц. Прилад комутаційного призначення, який розімкне електроланцюг по живленню. Струмова вставка, що виконує функцію спеціального призначення в приладі. Під впливом струму, який став вище заданого значення за певний час, руйнується.
За допомогою зазначеного методу, відбувається нагрівання, розплавлення, і руйнування вставки. Кварцовий пісок, що міститься у внутрішній частині пристрою робить гасіння вставки. Із закінченням даної дії, струм на даному етапі не в змозі подолати гілки ділянки електричного кола.
Знаходить застосування для захисту трансформаторів силового струму.

ПТ-013-10-80-31,5 УЗ 80А: конструкція і робота

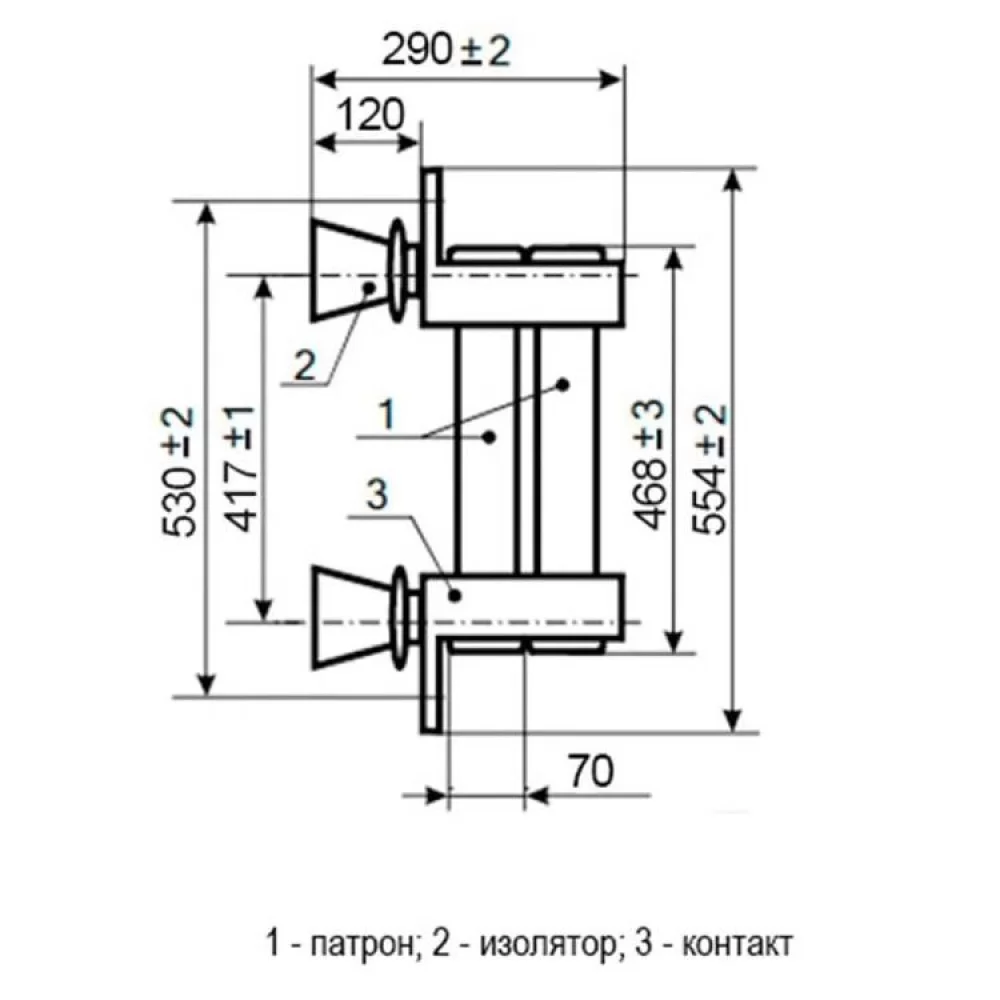

Запобіжник представляє собою:
1. Плавкий елемент;
2. Ізолятор на опорі;
3. Контактна група.
Плавка частина елемента представляє 2-х спаяних патрона між собою. Вони встановлені між містками контактів і закріплені засувкою зі спеціальним замком. Виконані у фарфоровому корпусі. Патрон і його внутрішня частина містить плавку, струмопровідну вставку, що має електричне з'єднання з ковпачком. Для гасіння розрядів електричної дуги служить кварцовий пісок, коли відбувається відключення струму.
На патронах з вбудованою сигналізацією спрацювання є підпружинений бойок, який знаходиться в втопленому стані. Його поверхня закрита мембраною з металу. Коли бойок спрацьовує, відбувається пробивання мембранної поверхні, висувається зсередини патрона 8 мм у висоту.

Параметри виробу

1. Максимальна напруга - 12 кВ.
2. Мінімальний струм відключення - 800 А.
3. Номінальний струм - 80 А.
4. Токове відключення - 31,5 А.
5. Потужність втрат - 145 Вт.
6. 2 патрона перетином 72 міліметра.
7. УЗ - для роботи в закритих приміщеннях.
